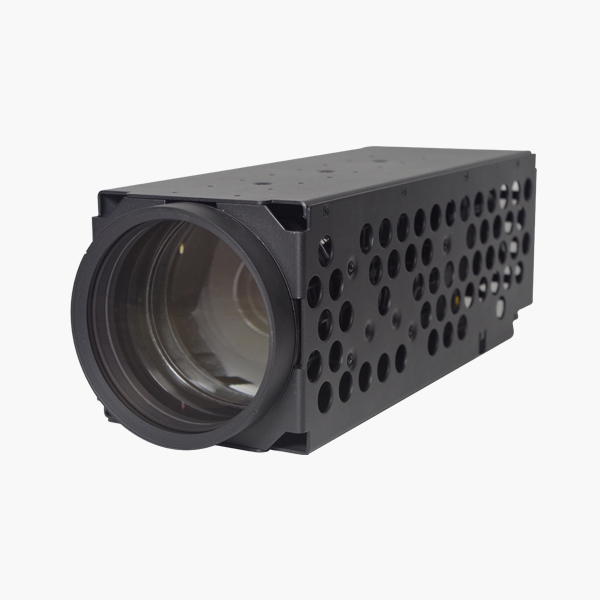

1280x1024/640x512 sare eta irteera digital bikoitza SWIR kamera modulua
Zehaztapena
Eredua | SG-SWZ12ND2-17510 | SG-SWZ06ND2-17510 | |
Sentsore | Irudi-sentsorea | 1/2″ SONY InGaAs Global Shutter SWIR sentsorea IMX990 | 1/4″ SONY InGaAs Global Shutter SWIR sentsorea IMX991 |
| Pixel eraginkorrak | Gutxi gorabehera. 1,34 MP | Gutxi gorabehera. 0,34 MP | |
| Pixel Tamaina | 5μm | ||
Lentea | Erantzunaren uhin-luzera | 1000~1700nm | |
| ICR | 2 modu onartzen ditu: Banda zabala: 1000 ~ 1700 nm Banda estua: 1450 ~ 1700 nm | ||
| Fokua | 17mm~510mm, 30x zoom optikoa | ||
| Irekiera | F2.8~F5.5 | ||
| Ikuspegi Eremua | H: 21,3°~0,71°, V: 17,1°~0,57°, D: 27,1°~0,92° | H: 11,6°~0,37°, V: 9,3°~0,3°, D: 14,8°~0,47° | |
| Hurbil foku distantzia | 1 m ~ 10 m (zabalera ~ tele) | ||
| Zoom-abiadura | Gutxi gorabehera. 7s (Optikoa Zabalera ~ Tele) | ||
Bideoa | Konpresioa | H.265/H.264/H.264H/MJPEG | |
| Ebazpena | 25/30/50/60fps@1280×1024 | 25/30/50/60fps@640×512 | |
| Bideoaren bit-tasa | 32 kbps ~ 16 Mbps | ||
| Audioa | AAC / MP2L2 | ||
| LVDS bideoa | 25/30/50/60fps@2MP (1920×1080) | ||
Sarea | Biltegiratzea | TF txartela (256 GB), FTP, NAS | |
| Sare-protokoloa | Onvif, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Multicast | Laguntza | ||
| Firmware-berritzea (LVDS) | Firmwarea sareko atakaren bidez soilik eguneratu daiteke | ||
| Ekitaldi Orokorrak | Mugimendua, manipulazioa, SD txartela, sarea | ||
| IVS | Tripwire, Gurutze Hesiaren Detekzioa, Intrusioa, Abandonatutako Objektua, Azkar-Mugitzen, Aparkalekuaren Detekzioa, Jendetza Biltzeko Estimazioa, Falta den Objektua, Eztabaidaren Detekzioa. | ||
| Zarata Murriztea | 2D/3D | ||
| Esposizio modua | Eskuzkoa, Automatikoa, Irekiduraren lehentasuna, Obturadorearen lehentasuna | ||
| Esposizio-konpentsazioa | Laguntza | ||
| Obturatzeko Abiadura | 1/1~1/30000s | ||
| Foku modua | Autoa/Eskuz/Erdi Autotikoa | ||
| Desfog Elektronikoa | Laguntza | ||
| Heat Haze murriztea | Laguntza | ||
| Irauli | Laguntza | ||
| EIS | Laguntza | ||
| Zoom digitala | 16x | ||
| Kanpoko Kontrola | TTL | ||
| Interfazea | 4pin Ethernet ataka, 6pin serie eta potentzia ataka, 5pin Audio ataka.30pin LVDS | ||
| Komunikazio Protokoloa | SONY VISCA, Pleco D/P | ||
| Funtzionamendu Baldintzak | -30~+60°C/%20~80%RH | ||
| Biltegiratzeko baldintzak | -40~+70°C/%20~95%RH | ||
| Elikatze Hornidura | DC 12V | ||
| Energia-kontsumoa (TBD) | Batez bestekoa: 6W; Gehienez: 11W | ||

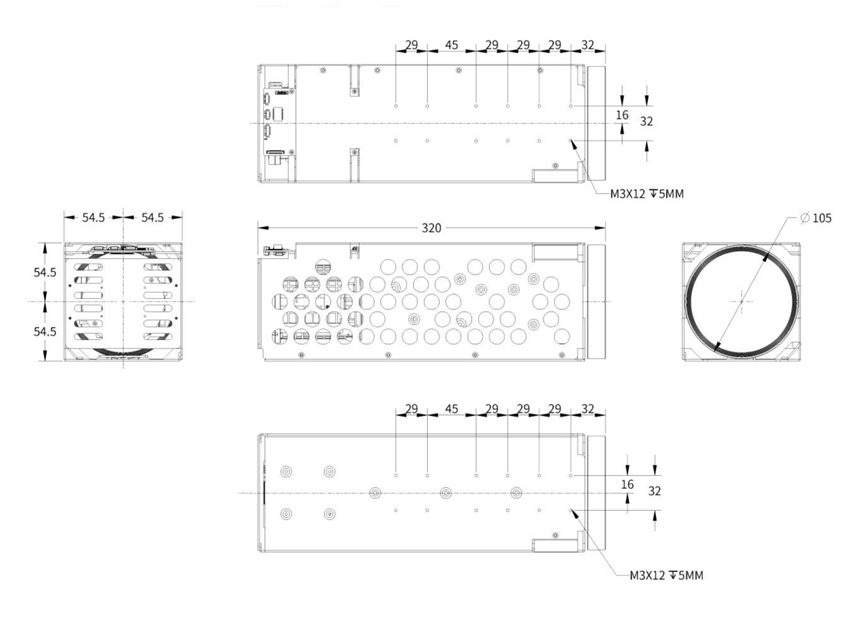

| Neurriak (L*W*H) | Gutxi gorabehera. 320mm*109mm*109mm | ||
| Pisua | 3,1 kg | ||
Sare Interfazea
| Mota | PIN zenbakia | PIN izena | Deskribapena |
| J2_4pin Ethernet Interfazea | 1 | ETHRX- | Ethernet ataka moldagarria, Internet RX- |
| 2 | ETHRX+ | Ethernet ataka moldagarria, Internet RX+ | |
| 3 | ETHTX- | Ethernet ataka moldagarria, Internet TX- | |
| 4 | ETHTX+ | Ethernet ataka moldagarria, Internet TX+ | |
| J3_6pin Power eta UART Interfazea | 1 | DC_IN | DC12V |
| 2 | GND | GND | |
| 3 | RXD1 | TTL maila 3.3V, Pelco protokoloa | |
| 4 | TXD1 | TTL maila 3.3V, Pelco protokoloa | |
| 5 | RXD0 | TTL maila 3.3V, Visca protokoloa | |
| 6 | TXD0 | TTL maila 3.3V, Visca protokoloa | |
| J1_5pin Audio Interfazea | 1 | AUDIO_OUT | Audio Irteera (Lerro Irteera) |
| 2 | GND | GND | |
| 3 | AUDIO_IN | Audio Sarrera (Line In) | |
| 4 | GND | GND | |
| 5 | NC | NC |
LVDS Interfazea
| Portua | Zenbakia | PIN izena | Deskribapena |
| J4_30pin LVDS Interfazea (SONY 30pin Interfaze Digitalaren antzekoa) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | DC irteera (DC+7V~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | TTL maila 3.3V, VISCA protokoloa, TXD0-ren berdina J3_6pin portuan. Baina ezin da aldi berean konektatu. | |
| 19 | UART1_RX | TTL maila 3.3V, VISCA protokoloa, RXD0-ren berdina J3_6pin portuan. Baina ezin da aldi berean konektatu. | |
| 20 | GND | GND | |
| 21 | TXOUT0- | ||
| 22 | TXOUT0+ | ||
| 23 | TXOUT1- | ||
| 24 | TXOUT1+ | ||
| 25 | TXOUT2- | ||
| 26 | TXOUT2+ | ||
| 27 | TXOUTCLK- | ||
| 28 | TXOUTCLK+ | ||
| 29 | TXOUT3- | ||
| 30 | TXOUT3+ |
